混合轴承混合陶瓷轴承
混合轴承
Reference
d = inner ring dimension
D = Outer ring dimension
B = Bearing width
| Ref | d | D | B | Load Rating | Weight | Radial Play | OR Material | IR Material | Ball Material | |
|---|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | |||||||||
HYB R 133
|
2.380 | 4.000 | 1.000 | 32 | 86 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 144
|
3.000 | 6.350 | 2.380 | 58 | 170 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 683
|
3.000 | 7.000 | 2.000 | 67 | 187 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 2-5
|
3.000 | 7.000 | 2.000 | 108 | 335 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 155
|
3.000 | 7.000 | 2.000 | 90 | 215 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 693
|
3.000 | 8.000 | 3.000 | 108 | 335 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 2
|
3.000 | 9.000 | 3.000 | 131 | 379 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 84
|
4.000 | 8.000 | 2.000 | 85 | 237 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 684
|
4.000 | 9.000 | 2.500 | 136 | 385 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 166
|
4.000 | 9.000 | 3.000 | 163 | 425 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 104
|
4.000 | 10.000 | 3.000 | 163 | 427 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 694
|
4.000 | 11.000 | 4.000 | 210 | 574 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 3
|
4.000 | 12.700 | 3.000 | 293 | 781 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 85
|
5.000 | 8.000 | 2.000 | 54 | 131 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 105
|
5.000 | 10.000 | 3.000 | 101 | 259 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 685
|
5.000 | 11.000 | 3.000 | 169 | 430 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 115
|
5.000 | 11.000 | 4.000 | 169 | 430 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 695
|
5.000 | 13.000 | 4.000 | 259 | 646 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 106
|
6.000 | 10.000 | 2.500 | 131 | 298 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 126
|
6.000 | 12.000 | 3.000 | 177 | 430 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 686
|
6.000 | 13.000 | 3.500 | 265 | 649 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 696
|
6.000 | 15.000 | 5.000 | 314 | 804 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 168
|
6.350 | 9.000 | 3.000 | 103 | 224 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 188
|
6.350 | 12.700 | 3.000 | 265 | 649 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 4
|
6.350 | 15.000 | 4.000 | 373 | 888 | 5.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 687
|
7.000 | 14.000 | 3.500 | 308 | 704 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 697
|
7.000 | 17.000 | 5.000 | 431 | 963 | 6.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 128
|
8.000 | 12.000 | 2.500 | 164 | 326 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 148
|
8.000 | 14.000 | 3.500 | 232 | 490 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 688
|
8.000 | 16.000 | 4.000 | 355 | 751 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 688
|
8.000 | 16.000 | 5.000 | 355 | 751 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 698
|
8.000 | 19.000 | 6.000 | 550 | 1342 | 8.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 698
|
8.000 | 19.000 | 6.000 | 550 | 1342 | 8.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 608
|
8.000 | 22.000 | 7.000 | 827 | 1976 | 14.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 628
|
8.000 | 24.000 | 8.000 | 854 | 2000 | 18.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 689
|
9.000 | 17.000 | 5.000 | 401 | 796 | 5.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 699
|
9.000 | 20.000 | 6.000 | 649 | 1480 | 8.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 6
|
9.000 | 22.000 | 5.000 | 853 | 1994 | 12.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 609
|
9.000 | 24.000 | 7.000 | 866 | 2014 | 16.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 629
|
9.000 | 26.000 | 8.000 | 1190 | 2745 | 22.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6800
|
10.000 | 19.000 | 5.000 | 504 | 1030 | 5.5 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6900
|
10.000 | 22.000 | 6.000 | 764 | 1617 | 10.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7000
|
10.000 | 26.000 | 8.000 | 1290 | 2268 | 18.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6000
|
10.000 | 26.000 | 8.000 | 1182 | 2730 | 18.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6200
|
10.000 | 30.000 | 9.000 | 1434 | 3060 | 32.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7200
|
10.000 | 30.000 | 9.000 | 1530 | 3120 | 30.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6300
|
10.000 | 35.000 | 11.000 | 2070 | 4860 | 52.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6801
|
12.000 | 21.000 | 5.000 | 625 | 1149 | 6.3 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6901
|
12.000 | 24.000 | 6.000 | 880 | 1732 | 11.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7001
|
12.000 | 28.000 | 8.000 | 1452 | 2448 | 20.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6001
|
12.000 | 28.000 | 8.000 | 1422 | 3060 | 22.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7201
|
12.000 | 32.000 | 10.000 | 1890 | 3390 | 35.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6201
|
12.000 | 32.000 | 10.000 | 1830 | 4080 | 37.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6301
|
12.000 | 37.000 | 12.000 | 2520 | 5820 | 60.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6802
|
15.000 | 24.000 | 5.000 | 752 | 1244 | 7.4 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6902
|
15.000 | 28.000 | 7.000 | 1355 | 2593 | 16.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6002
|
15.000 | 32.000 | 9.000 | 1698 | 3360 | 31.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7002
|
15.000 | 32.000 | 9.000 | 1770 | 2880 | 28.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7202
|
15.000 | 35.000 | 11.000 | 2580 | 4980 | 43.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6202
|
15.000 | 35.000 | 11.000 | 2250 | 4590 | 45.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6302
|
15.000 | 42.000 | 13.000 | 3270 | 6840 | 83.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6803
|
17.000 | 26.000 | 5.000 | 874 | 1340 | 8.2 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6903
|
17.000 | 30.000 | 7.000 | 1539 | 2753 | 18.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6003
|
17.000 | 35.000 | 10.000 | 1950 | 3600 | 41.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7003
|
17.000 | 35.000 | 10.000 | 1932 | 3048 | 36.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6203
|
17.000 | 40.000 | 12.000 | 2880 | 5730 | 67.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7203
|
17.000 | 40.000 | 12.000 | 3228 | 5028 | 62.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6303
|
17.000 | 47.000 | 14.000 | 3990 | 8160 | 113.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6403
|
17.000 | 62.000 | 17.000 | 6480 | 13740 | 270.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6804
|
20.000 | 32.000 | 7.000 | 1477 | 2409 | 18.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6904
|
20.000 | 37.000 | 9.000 | 2209 | 3829 | 38.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6004
|
20.000 | 42.000 | 12.000 | 3000 | 5640 | 68.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7004
|
20.000 | 42.000 | 12.000 | 3612 | 6300 | 67.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7204
|
20.000 | 47.000 | 14.000 | 4920 | 8760 | 100.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6204
|
20.000 | 47.000 | 14.000 | 3960 | 7680 | 107.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6304
|
20.000 | 52.000 | 15.000 | 4740 | 9540 | 145.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6404
|
20.000 | 72.000 | 19.000 | 9000 | 18420 | 400.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6805
|
25.000 | 37.000 | 7.000 | 1759 | 2582 | 22.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6905
|
25.000 | 42.000 | 9.000 | 2724 | 4201 | 45.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7005
|
25.000 | 47.000 | 12.000 | 3750 | 5832 | 89.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6005
|
25.000 | 47.000 | 12.000 | 3510 | 6060 | 79.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6205
|
25.000 | 52.000 | 15.000 | 4710 | 840 | 129.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7205
|
25.000 | 52.000 | 15.000 | 5232 | 8400 | 146.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6305
|
25.000 | 62.000 | 17.000 | 6720 | 12360 | 235.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6405
|
25.000 | 80.000 | 21.000 | 11460 | 21000 | 530.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6806
|
30.000 | 42.000 | 7.000 | 2041 | 2723 | 27.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6906
|
30.000 | 47.000 | 9.000 | 3002 | 4345 | 51.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7006
|
30.000 | 55.000 | 13.000 | 5172 | 7500 | 130.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6006
|
30.000 | 55.000 | 13.000 | 4980 | 7920 | 116.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7206
|
30.000 | 62.000 | 16.000 | 7500 | 11700 | 222.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6206
|
30.000 | 62.000 | 16.000 | 6780 | 11700 | 199.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6306
|
30.000 | 72.000 | 19.000 | 9000 | 16020 | 345.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6406
|
30.000 | 90.000 | 23.000 | 14280 | 26100 | 740.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6807
|
35.000 | 47.000 | 7.000 | 2293 | 2837 | 30.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6907
|
35.000 | 55.000 | 10.000 | 4691 | 6540 | 80.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7007
|
35.000 | 62.000 | 14.000 | 6960 | 9660 | 173.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6007
|
35.000 | 62.000 | 14.000 | 6180 | 9600 | 151.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7207
|
35.000 | 72.000 | 17.000 | 10200 | 15420 | 318.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6207
|
35.000 | 72.000 | 17.000 | 9180 | 15420 | 284.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6307
|
35.000 | 80.000 | 21.000 | 11520 | 20100 | 464.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6407
|
35.000 | 100.000 | 25.000 | 18900 | 33120 | 950.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6808
|
40.000 | 52.000 | 7.000 | 2507 | 2954 | 34.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6008
|
40.000 | 68.000 | 15.000 | 6900 | 10080 | 190.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7008
|
40.000 | 68.000 | 15.000 | 8040 | 10260 | 215.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6208
|
40.000 | 80.000 | 18.000 | 10740 | 17460 | 366.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7208
|
40.000 | 80.000 | 18.000 | 13620 | 19500 | 406.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6308
|
40.000 | 90.000 | 23.000 | 14400 | 24300 | 636.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6408
|
40.000 | 110.000 | 27.000 | 21600 | 37800 | 1250.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7009
|
45.000 | 75.000 | 16.000 | 10140 | 12720 | 271.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7209
|
45.000 | 85.000 | 19.000 | 14940 | 20340 | 467.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7010
|
50.000 | 80.000 | 16.000 | 11400 | 14040 | 288.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7210
|
50.000 | 90.000 | 20.000 | 16020 | 21420 | 521.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
固体陶瓷轴承

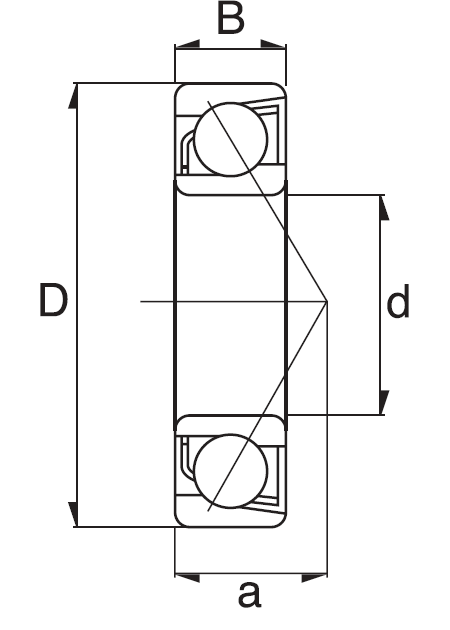

Reference
d = inner ring dimension
D = Outer ring dimension
B = Bearing width
| Ref | d | D | B | Load Rating | Weight | Radial Play | OR Material | IR Material | Ball Material | |
|---|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | |||||||||
|
688
|
8 | 16 | 5 | 751 | 355 | 4 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
698
|
8 | 19 | 6 | 1342 | 550 | 8 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
608
|
8 | 22 | 7 | 1976 | 827 | 14 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
628
|
8 | 24 | 8 | 2000 | 854 | 18 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
689
|
9 | 17 | 5 | 796 | 401 | 5 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
699
|
9 | 20 | 6 | 1480 | 649 | 8 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
609
|
9 | 24 | 7 | 2014 | 866 | 16 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
629
|
9 | 26 | 8 | 2745 | 1190 | 22 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6800
|
10 | 19 | 5 | 1030 | 504 | 5.5 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6900
|
10 | 22 | 6 | 1617 | 764 | 10 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
7000
|
10 | 26 | 8 | 2268 | 1290 | 18 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6000
|
10 | 26 | 8 | 2730 | 1182 | 18 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
7200
|
10 | 30 | 9 | 3120 | 1530 | 30 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6200
|
10 | 30 | 9 | 3060 | 1434 | 32 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6300
|
10 | 35 | 11 | 4860 | 2070 | 52 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6801
|
12 | 21 | 5 | 1149 | 625 | 6.3 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6901
|
12 | 24 | 6 | 1732 | 880 | 11 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
7001
|
12 | 28 | 8 | 2448 | 1452 | 20 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6001
|
12 | 28 | 8 | 3060 | 1422 | 22 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
7201
|
12 | 32 | 10 | 3390 | 1890 | 35 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6201
|
12 | 32 | 10 | 4080 | 1830 | 37 | 0,003 - 0,019 | Si3N4 | Si3N4 | Si3N4 |
|
6301
|
12 | 37 | 12 | 5820 | 2520 | 60 | 0,003 - 0,020 | Si3N4 | Si3N4 | Si3N4 |
|
6802
|
15 | 24 | 5 | 1244 | 752 | 7.4 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6902
|
15 | 28 | 7 | 2593 | 1355 | 16 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6002
|
15 | 32 | 9 | 3360 | 1698 | 31 | 0,003 - 0,021 | Si3N4 | Si3N4 | Si3N4 |
|
7002
|
15 | 32 | 9 | 2880 | 1770 | 28 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6202
|
15 | 35 | 11 | 4590 | 2250 | 45 | 0,003 - 0,022 | Si3N4 | Si3N4 | Si3N4 |
|
7202
|
15 | 35 | 11 | 4980 | 2580 | 43 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6302
|
15 | 42 | 13 | 6840 | 3270 | 83 | 0,003 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
6803
|
17 | 26 | 5 | 1340 | 874 | 8.2 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6903
|
17 | 30 | 7 | 2753 | 1539 | 18 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
7003
|
17 | 35 | 10 | 3048 | 1932 | 36 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6003
|
17 | 35 | 10 | 3600 | 1950 | 41 | 0,003 - 0,024 | Si3N4 | Si3N4 | Si3N4 |
|
7203
|
17 | 40 | 12 | 5028 | 3228 | 62 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6203
|
17 | 40 | 12 | 5730 | 2880 | 67 | 0,003 - 0,025 | Si3N4 | Si3N4 | Si3N4 |
|
6303
|
17 | 47 | 14 | 8160 | 3990 | 113 | 0,003 - 0,026 | Si3N4 | Si3N4 | Si3N4 |
|
6403
|
17 | 62 | 17 | 13740 | 6480 | 270 | 0,003 - 0,027 | Si3N4 | Si3N4 | Si3N4 |
|
6804
|
20 | 32 | 7 | 2409 | 1477 | 18 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6904
|
20 | 37 | 9 | 3829 | 2209 | 38 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6004
|
20 | 42 | 12 | 5640 | 3000 | 68 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7004
|
20 | 42 | 12 | 6300 | 3612 | 67 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6204
|
20 | 47 | 14 | 7680 | 3960 | 107 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7204
|
20 | 47 | 14 | 8760 | 4920 | 100 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6304
|
20 | 52 | 15 | 9540 | 4740 | 145 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6404
|
20 | 72 | 19 | 18420 | 9000 | 400 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6805
|
25 | 37 | 7 | 2582 | 1759 | 22 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6905
|
25 | 42 | 9 | 4201 | 2724 | 45 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6005
|
25 | 47 | 12 | 6060 | 3510 | 79 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7005
|
25 | 47 | 12 | 5832 | 3750 | 89 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7205
|
25 | 52 | 15 | 8400 | 5232 | 146 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6205
|
25 | 52 | 15 | 840 | 4710 | 129 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6305
|
25 | 62 | 17 | 12360 | 6720 | 235 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6405
|
25 | 80 | 21 | 21000 | 11460 | 530 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6806
|
30 | 42 | 7 | 2723 | 2041 | 27 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6906
|
30 | 47 | 9 | 4345 | 3002 | 51 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7006
|
30 | 55 | 13 | 7500 | 5172 | 130 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6006
|
30 | 55 | 13 | 7920 | 4980 | 116 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6206
|
30 | 62 | 16 | 11700 | 6780 | 199 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7206
|
30 | 62 | 16 | 11700 | 7500 | 222 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6306
|
30 | 72 | 19 | 16020 | 9000 | 345 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6406
|
30 | 90 | 23 | 26100 | 14280 | 740 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6807
|
35 | 47 | 7 | 2837 | 2293 | 30 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6907
|
35 | 55 | 10 | 6540 | 4691 | 80 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7007
|
35 | 62 | 14 | 9660 | 6960 | 173 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6007
|
35 | 62 | 14 | 9600 | 6180 | 151 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7207
|
35 | 72 | 17 | 15420 | 10200 | 318 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6207
|
35 | 72 | 17 | 15420 | 9180 | 284 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6307
|
35 | 80 | 21 | 20100 | 11520 | 464 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6407
|
35 | 100 | 25 | 33120 | 18900 | 950 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6808
|
40 | 52 | 7 | 2954 | 2507 | 34 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6008
|
40 | 68 | 15 | 10080 | 6900 | 190 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7008
|
40 | 68 | 15 | 10260 | 8040 | 215 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6208
|
40 | 80 | 18 | 17460 | 10740 | 366 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7208
|
40 | 80 | 18 | 19500 | 13620 | 406 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6308
|
40 | 90 | 23 | 24300 | 14400 | 636 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6408
|
40 | 110 | 27 | 37800 | 21600 | 1250 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7009
|
45 | 75 | 16 | 12720 | 10140 | 271 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
7209
|
45 | 85 | 19 | 20340 | 14940 | 467 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
7010
|
50 | 80 | 16 | 14040 | 11400 | 288 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
7210
|
50 | 90 | 20 | 21420 | 16020 | 521 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
实心陶瓷轴承座| Ref | d | D | B | S | ds | g | C | Load Rating | Radial Play | OR Material | IR Material | Ball Material | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | ||||||||||||
|
UC201 CE
|
12.00 | 40.00 | 27.40 | 14.00 | 11.50 | M5x0.75 | 4.00 | 0.003-0.018 | ZR02 | ZR02 | ZR02 | ||
|
UC202 CE
|
15.00 | 40.00 | 27.40 | 14.00 | 11.50 | M5x0.75 | 4.00 | 0.003-0.018 | ZR02 | ZR02 | ZR02 | ||
|
UC203 CE
|
17.00 | 40.00 | 27.40 | 14.00 | 11.50 | M5x0.75 | 4.00 | 0.003-0.018 | ZR02 | ZR02 | ZR02 | ||
|
UC204 CE
|
20.00 | 47.00 | 31.00 | 17.00 | 12.70 | M5x0.75 | 5.00 | 5500 | 3465 | 0.005-0.02 | ZR02 | ZR02 | ZR02 |
|
UC205 CE
|
25.00 | 52.00 | 34.10 | 17.00 | 14.30 | M5x0.75 | 5.00 | 6050 | 3905 | 0.005-0.02 | ZR02 | ZR02 | ZR02 |
|
UC206 CE
|
30.00 | 62.00 | 38.10 | 19.00 | 15.90 | M5x0.75 | 5.00 | 8360 | 5610 | 0.005-0.02 | ZR02 | ZR02 | ZR02 |
|
UC207 CE
|
35.00 | 72.00 | 42.90 | 20.00 | 17.50 | M8x1.00 | 7.00 | 11055 | 9955 | 0.006-0.02 | ZR02 | ZR02 | ZR02 |
|
UC208 CE
|
40.00 | 80.00 | 49.20 | 21.00 | 19.00 | M8x1.00 | 7.00 | 12650 | 9955 | 0.006-0.02 | ZR02 | ZR02 | ZR02 |
